Elektryczny silnik trójfazowy trójkąt-gwiazda: o co tu chodzi?

Uzwojenia jednobiegowych, trójfazowych silników elektrycznych, w przeważającej

większości przypadków skojarzone są w trójkąt lub gwiazdę. Co to oznacza? Układ połączeń

silnika trójfazowego definiuje nam, jaka znamionowa wartość napięcia została dobrana dla

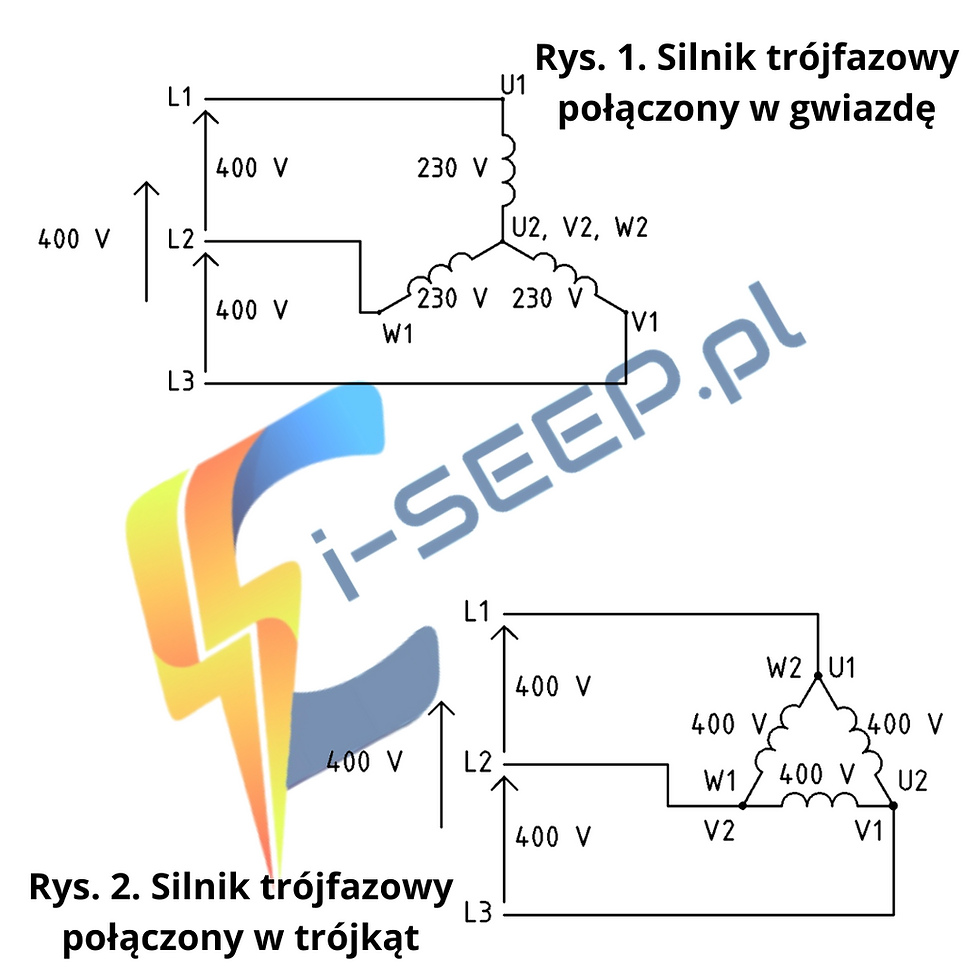

grupy uzwojeń przynależnej dla jednej fazy. Oznacza to, że w przypadku silnika

przeznaczonego do zasilania napięciem 400V i połączonego znamionowo w gwiazdę,

napięcie zasilania grupy uzwojeń przynależnej do jednej fazy wynosi 230V (rys. 1).

Analogicznie, dla silnika znamionowo połączonego w trójkąt, napięcie zasilania grupy

uzwojeń przynależnej dla jednej fazy wynosi 400V (rys. 2).

Jeśli napięcie znamionowe grupy uzwojeń przynależnej do jednej fazy wynosi 230V, silnik

taki możemy zasilić z sieci 3x230V po warunkiem połączenia uzwojeń w trójkąt oraz zasilić z

sieci 3x400V pod warunkiem połączenia uzwojeń w gwiazdę.

Analogicznie, jeśli napięcie znamionowe grupy uzwojeń przynależnej do jednej fazy wynosi

400V, silnik taki możemy zasilić z sieci 3x400V po warunkiem połączenia uzwojeń w trójkąt

oraz zasilić z sieci 3x690V pod warunkiem połączenia uzwojeń w gwiazdę.

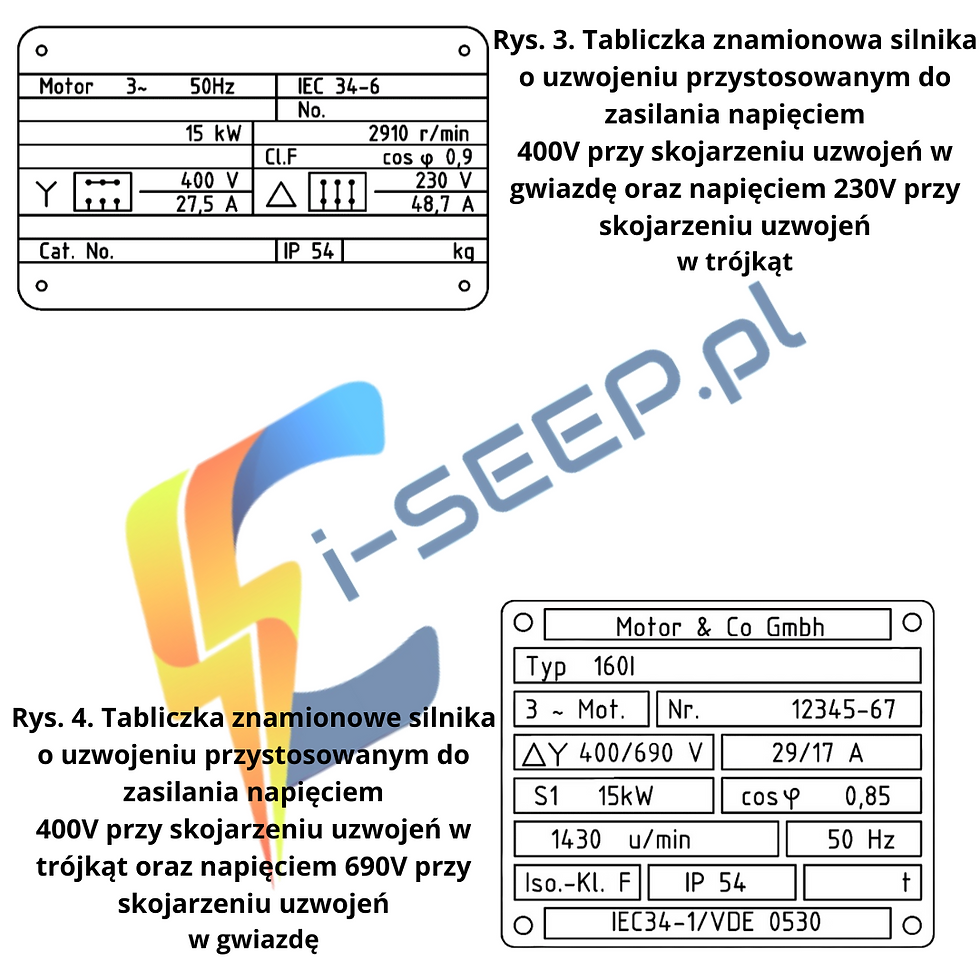

Informacja na temat prawidłowego podłączenia uzwojenia powinna znajdować się

każdorazowo na tabliczce znamionowej silnika.

Wiedza na temat prawidłowego skojarzenia uzwojeń silnika pozwala nam na podjęcie

decyzji, czy dany silnik może być uruchamiany za pomocą układu zero-gwiazda-trójkąt lub też

zero-trójkąt-gwiazda, choć ten drugi układ stosowany jest niezwykle rzadko i tylko w

specyficznych warunkach.
